Карта рынка облигаций

Визуализация облигаций в виде точечного графика «дюрация — доходность»: собственный поиск по эмитентам и выпускам, бенчмарк для сравнения и связь со стаканом и графиком цены.

Категория каталога: Графики

Оси графика: X — дюрация (годы), Y — доходность (%)

Источник данных: Собственный поиск или результаты «Скринера облигаций»

Добавление виджета и вид по умолчанию

Сразу после добавления виджет показывает пустой график с осями от 0,00 до 1,00, строку «Поиск» и кнопку «Бенчмарк» в правом верхнем углу. В заголовке: фильтр (панель фильтров), подписи точек названиями инструментов, полноэкранный режим, настройки, обновить данные и меню «⋮».

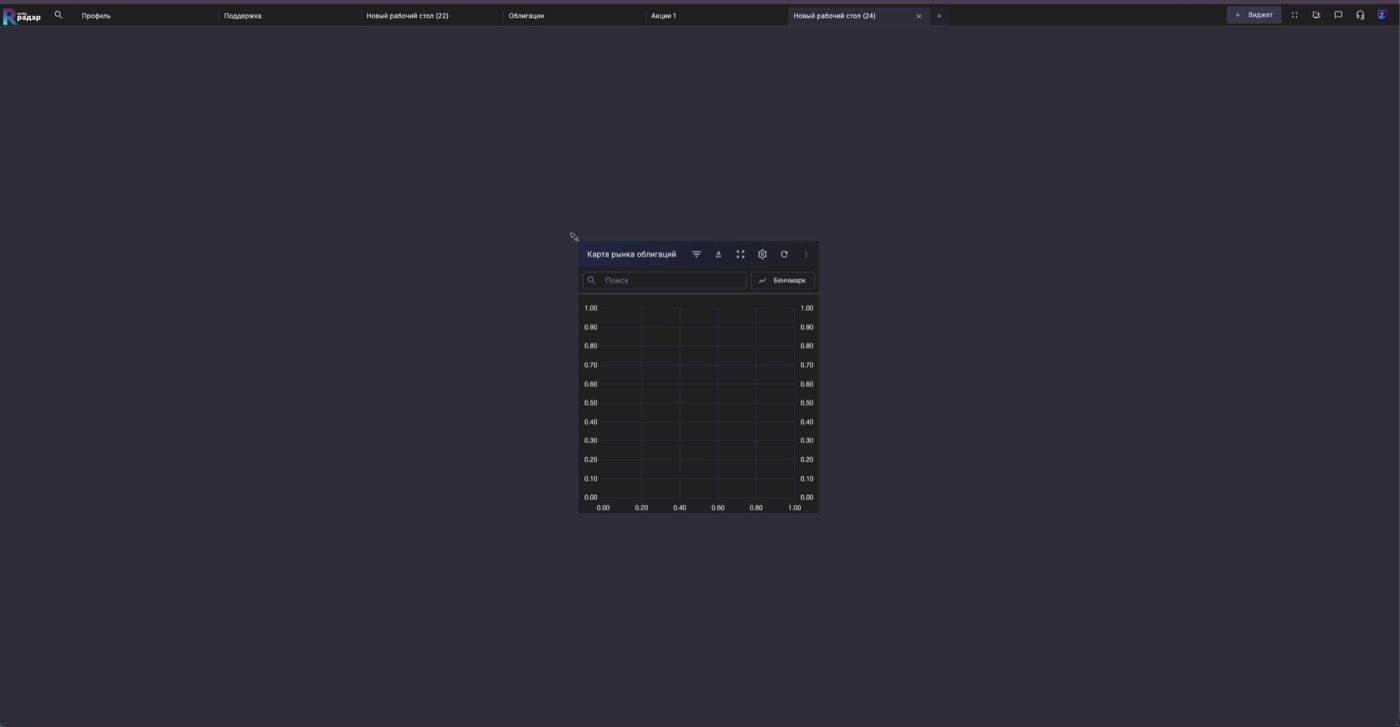

Виджет «Карта рынка облигаций» сразу после добавления

Поиск и выбор облигаций

Поле «Поиск» при открытии без ввода текста показывает быстрые категории: композитный индекс-бенчмарк (например RUABITR) с суммарным объёмом торгов, группу «Эмитенты: N» и группу «Инструменты: N» — у каждой группы есть кнопка «Показать ещё».

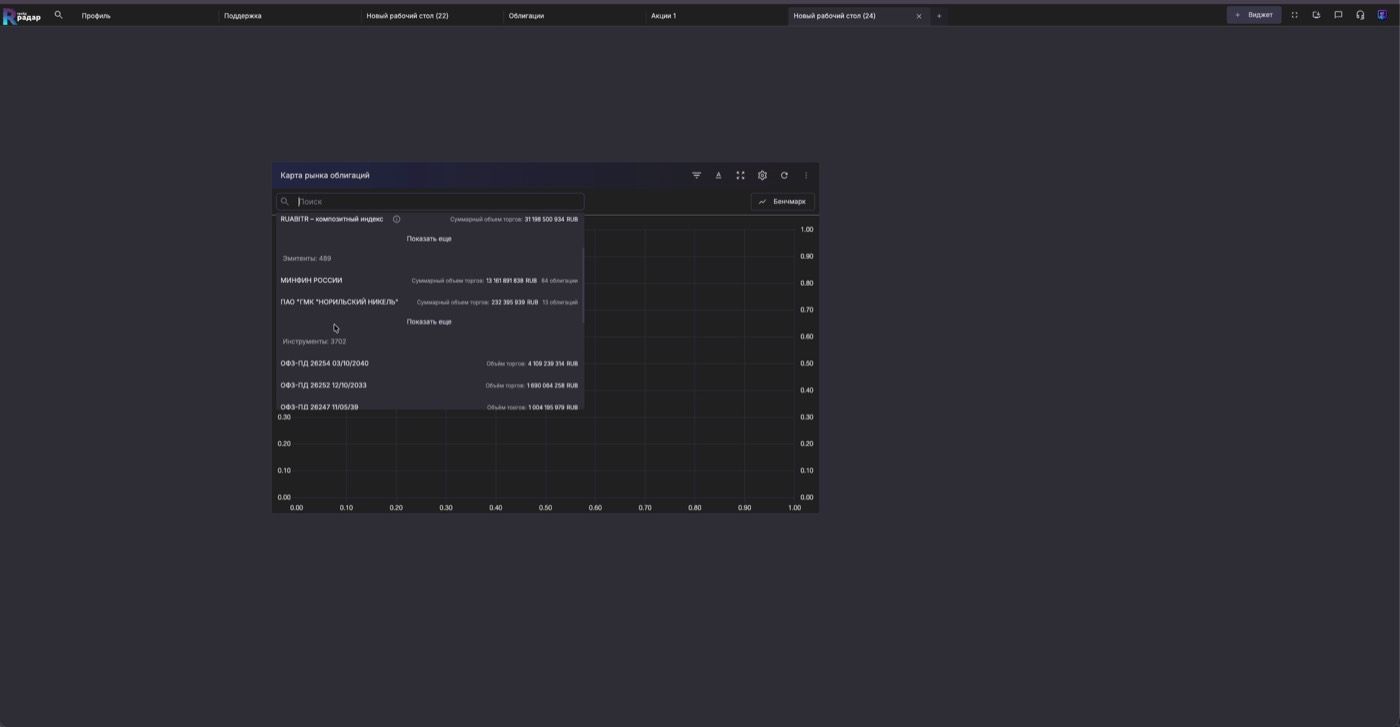

Поле «Поиск»: быстрые категории — бенчмарк, эмитенты, инструменты

Выбор пункта строит на графике точечную диаграмму: каждая точка — отдельный выпуск. Легенда над графиком перечисляет выбранные категории (например, «● ОФЗ»).

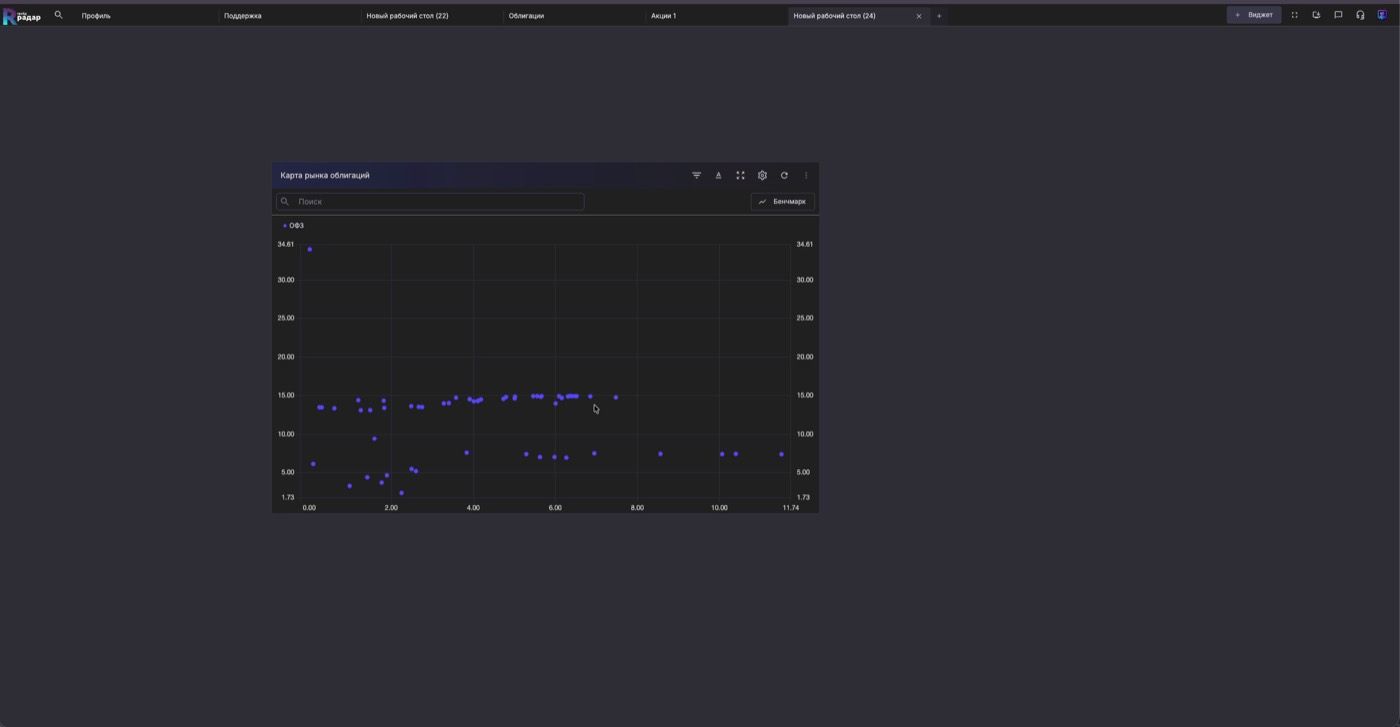

Точечный график после выбора категории «ОФЗ»

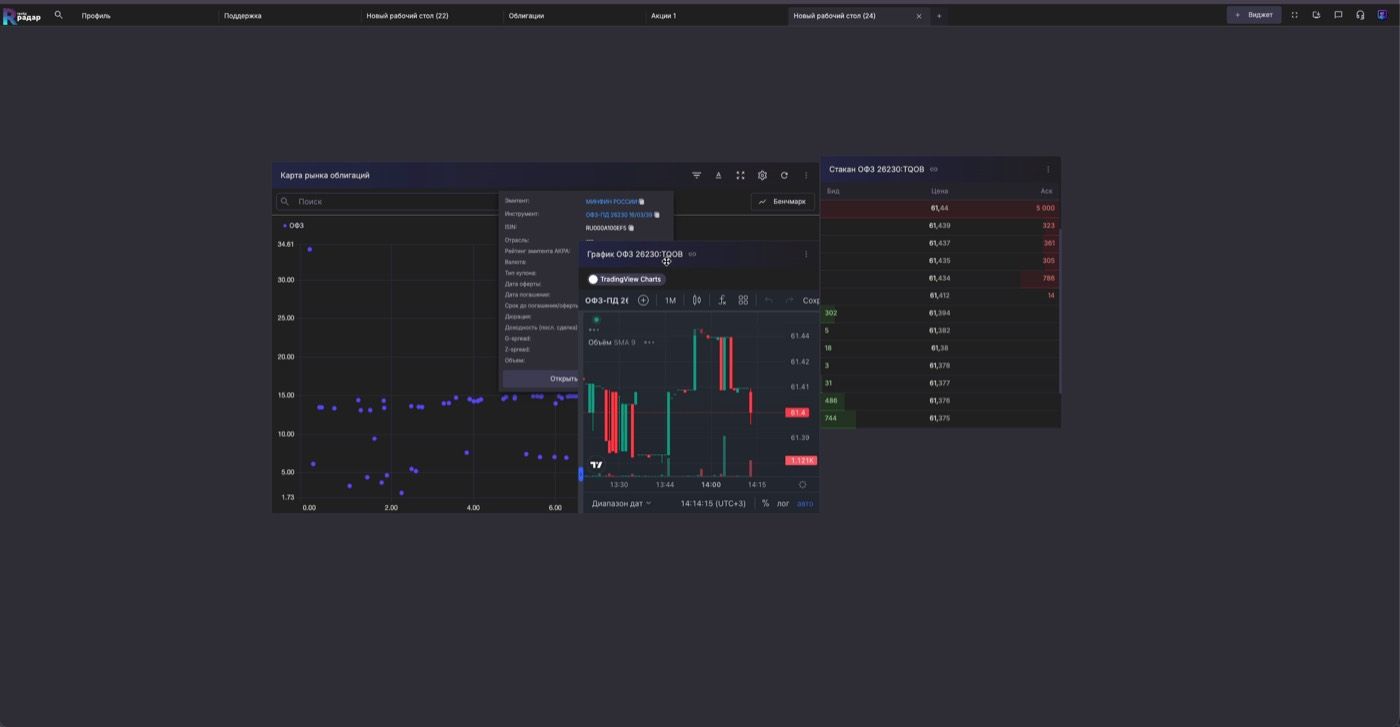

Карточка инструмента и связанные виджеты

При наведении на точку появляется карточка с параметрами инструмента — эмитент, инструмент, ISIN, отрасль, рейтинг эмитента, валюта, тип купона, даты оферты и погашения, дюрация, доходность, G-spread, Z-spread и объём — аналогичная карточке из «Скринера облигаций». Кнопка «Открыть» позволяет показать облигацию в связанном виджете «Стакан» или «График».

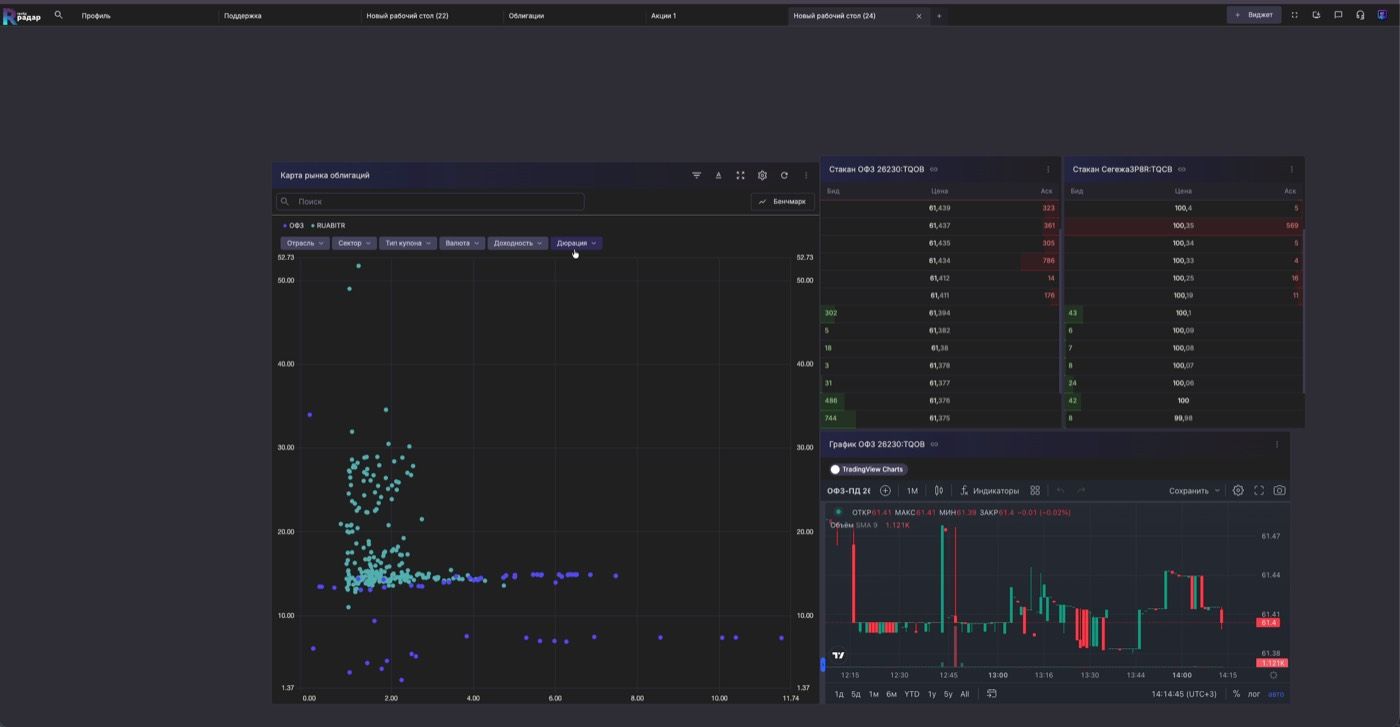

Бенчмарк и панель фильтров

Кнопка «Бенчмарк» добавляет на график выбранный композитный индекс как отдельный набор точек другого цвета. Значок фильтра раскрывает строку из шести фильтров: **«Отрасль»**, **«Сектор»**, **«Тип купона»**, **«Валюта»**, **«Доходность»** и **«Дюрация»**.

Настройка фильтров

Фильтры «Отрасль», «Сектор», «Тип купона» и «Валюта» открывают список флажков с количеством облигаций по каждому значению и кнопками «Применить» / «Сбросить».

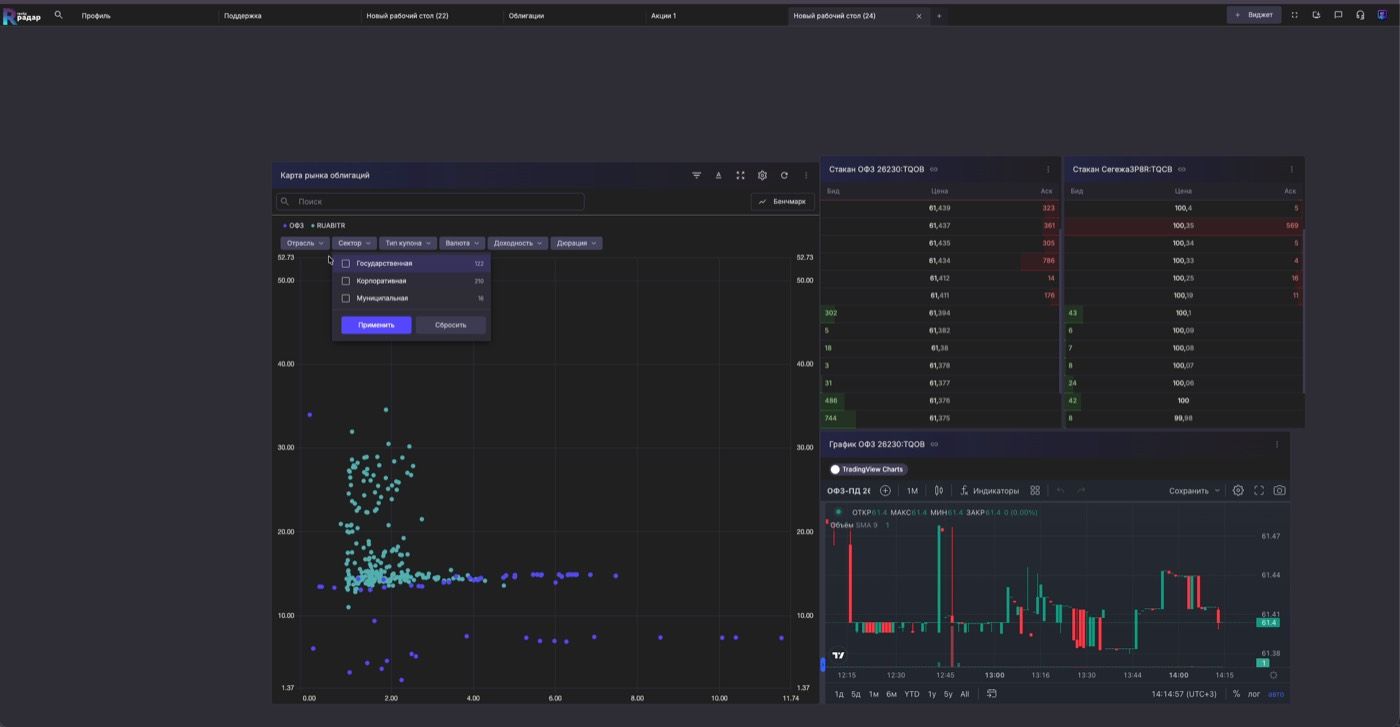

Фильтр «Сектор»: государственная, корпоративная, муниципальная

Примечание

Фильтры «Доходность» и «Дюрация» устроены иначе: переключатель определяет показатель для сопоставления (например, «Доходность (эффект.)», «Доходность (посл. сделка)» или G-spread), а диапазон значений задаётся ползунком или вводом чисел в поля «от» и «до».

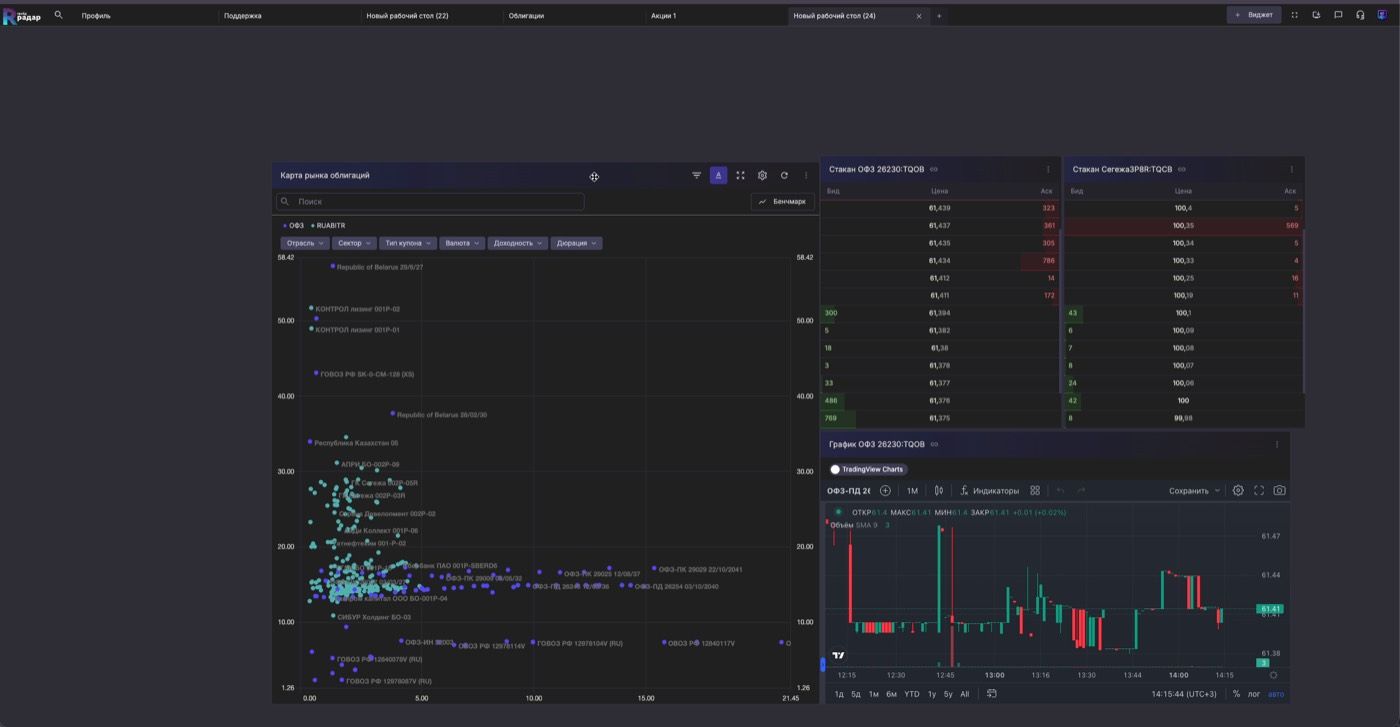

Итоговый вид

Бенчмарк, фильтры и значок подписей точек можно использовать одновременно: на итоговом графике видны выбранные категории облигаций, наложенный бенчмарк и название каждого выпуска рядом с точкой, а оси автоматически масштабируются под видимый диапазон значений.
